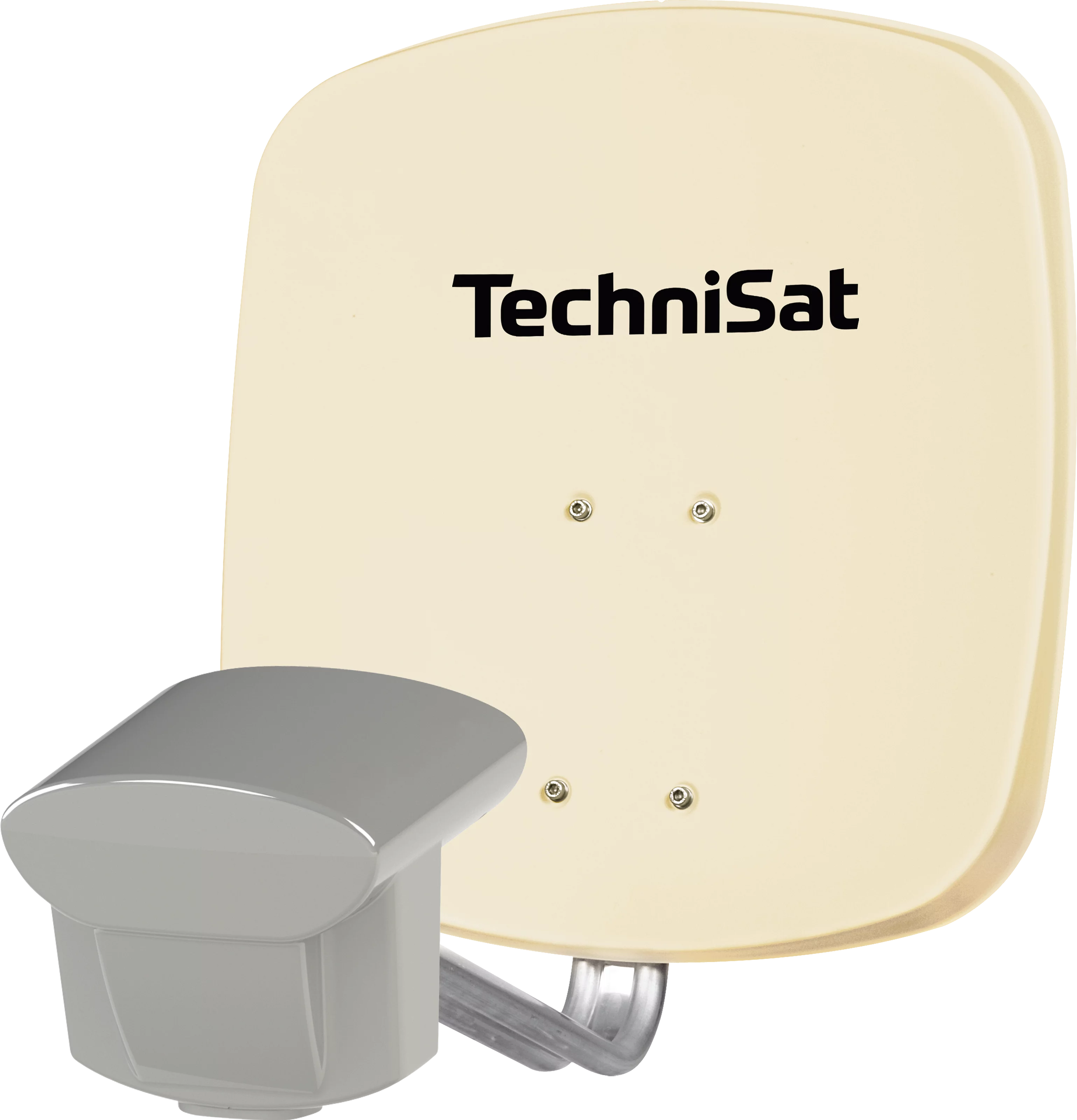

SATMAN 45 inkl. UNYSAT 24TN-LNB
Set bestehend aus Sat-Antenne SATMAN 45 und UNYSAT-24TN-LNB
Top-Ausstattung
- Spiegel nur 45 cm klein aus erstklassigem Aluminium (beidseitig pulverbeschichtet)
- Bis 24 Teilnehmer an einem Kabel
- Teilnehmer 1-8 arbeitet mit EN50494 oder EN50607
- Ab Teilnehmer 9 wird nur mit EN50607 gearbeitet
- Optimal für die Dachmontage
- Mit Antennen-Justage-Modus Transponder 85 mit 18V Steuerung
- LNB mit Wetterschutzgehäuse
Über SATMAN 45
Der 45 cm große Offset-Spiegel besteht aus erstklassigem, beidseitig pulverbeschichtetem Aluminium und ist zu 100 Prozent rostfrei. Erstklassiges Aluminium wird auch für die zugehörige AZ/EL-Halterung verwendet. Und sämtliche Schrauben und Unterlegscheiben sind aus Edelstahl. Durch den Einsatz dieser Werkstoffe ist die Außenanlage ausgesprochen langlebig und absolut witterungsbeständig.
Über das UNYSAT-24TN-LNB
Mit dem UNYSAT-24TN-LNB versorgen Sie über ein einziges Koaxkabel bis zu 24 Teilnehmer mit den kompletten Programmen eines Satelliten.
Wie funktioniert die Steuerung des Einkabelausgangs?
Die SCR-tauglichen Receiver steuern den Einkabelausgang des UNYSAT-24TN-LNB über DiSEqC-Level 1.0 mit dem Protokoll EN 50494 oder EN 50607. Mit diesen Protokollen wird im SCR-LNB die Auswahl der Tranponderfrequenzen/Programme veranlasst. Das UNYSAT-24TN-LNB erzeugt im ZF-Frequenzbereich 950-2150 MHz vierundzwanzig generierte Ausgangsfrequenzen, über die die einzelnen Teilnehmer ohne Einschränkung alle digitalen Programme empfangen können. Es können sowohl Low- und High-Band empfangen werden.
Der 45 cm große Offset-Spiegel besteht aus erstklassigem, beidseitig pulverbeschichtetem Aluminium und ist zu 100 Prozent rostfrei. Erstklassiges Aluminium wird auch für die zugehörige AZ/EL-Halterung verwendet. Und sämtliche Schrauben und Unterlegscheiben sind aus Edelstahl. Durch den Einsatz dieser Werkstoffe ist die Außenanlage ausgesprochen langlebig und absolut witterungsbeständig.
Über das UNYSAT-24TN-LNB
Mit dem UNYSAT-24TN-LNB versorgen Sie über ein einziges Koaxkabel bis zu 24 Teilnehmer mit den kompletten Programmen eines Satelliten.
Wie funktioniert die Steuerung des Einkabelausgangs?
Die SCR-tauglichen Receiver steuern den Einkabelausgang des UNYSAT-24TN-LNB über DiSEqC-Level 1.0 mit dem Protokoll EN 50494 oder EN 50607. Mit diesen Protokollen wird im SCR-LNB die Auswahl der Tranponderfrequenzen/Programme veranlasst. Das UNYSAT-24TN-LNB erzeugt im ZF-Frequenzbereich 950-2150 MHz vierundzwanzig generierte Ausgangsfrequenzen, über die die einzelnen Teilnehmer ohne Einschränkung alle digitalen Programme empfangen können. Es können sowohl Low- und High-Band empfangen werden.
Wichtige Funktionen im Überblick
Technische Daten
Artikelinformationen | |
---|---|
EAN | 4019588048249 |
Farbe | beige |
Art.-Nr. | 1045/8824 |
Gewicht (Karton) | 3,9 kg |
Gewicht (Gerät) | 3,1 kg |
Lokal Oscillator | |
Low-Band | 9,75 GHz |
High-Band | 10,7 GHz |
LNB-Steuerung | |
Vertikal | 11,5 - 14,5 V |
Horizontal | 16 - 19 V |
Allgemeine Merkmale | |
Material | Aluminium |
Materialstärke | 1 mm |
Beschichtung | Beidseitig pulverbeschichtet |
Ausgangsfrequenzbereich | |
Low-Band | 950 - 1.950 MHz |
High-Band | 1.100 - 2.150 MHz |
Eingangsfrequenzbereich | |
Low-Band | 10,7 ... 11,7 GHz |
High-Band | 11,7 ... 12,75 GHz |
Einkabelausgang | |
Ausgangsfrequenzbereich | 950 ... 2.150 MHz |
Anzahl der Ausgangskanäle | 24 |
Frequenz der Ausgangskanäle | 975, 1025, 1075, 1125, 1175, 1225, 1275, 1325, 1375, 1425, 1475, 1525, 1575, 1625, 1675, 1725, 1775, 1825, 1875, 1925, 1975, 2025 MHz |
Geeignet für | |
Anzahl Orbitpositionen | 1 |
Anzahl Teilnehmer | 24 |
Technische Daten | |
Nennmaß | 0,45 m |
F/D | 0,6 |
Offsetwinkel | 30 ° |
Gewinn | 32,2 dBi @11,3 GHz |
Feedaufnahme | für UNYSAT-Universal-LNB |
Rauschmaß | |
Unterer Frequenzbereich | 1 dB max. |
Oberer Frequenzbereich | 1 dB max. |
Stromversorgung | |
Stromverbrauch | max. 350 mA @13,5 V |
Lieferumfang
DigitalSat-Antenne SATMAN 45, AZ/EL-Halterung, UNYSAT-24TN-LNB (0000/8824), Schrauben, Montageanleitung
