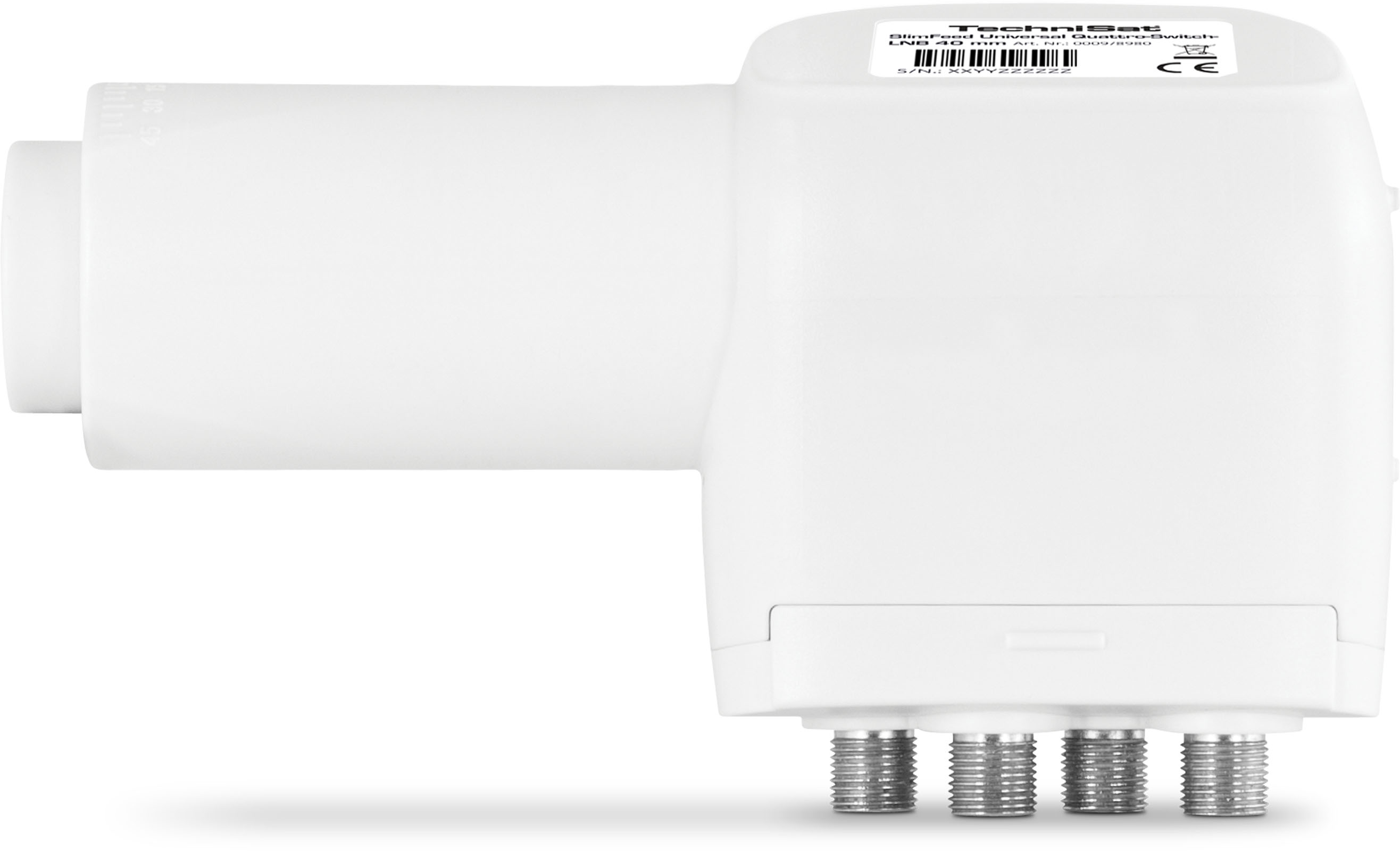

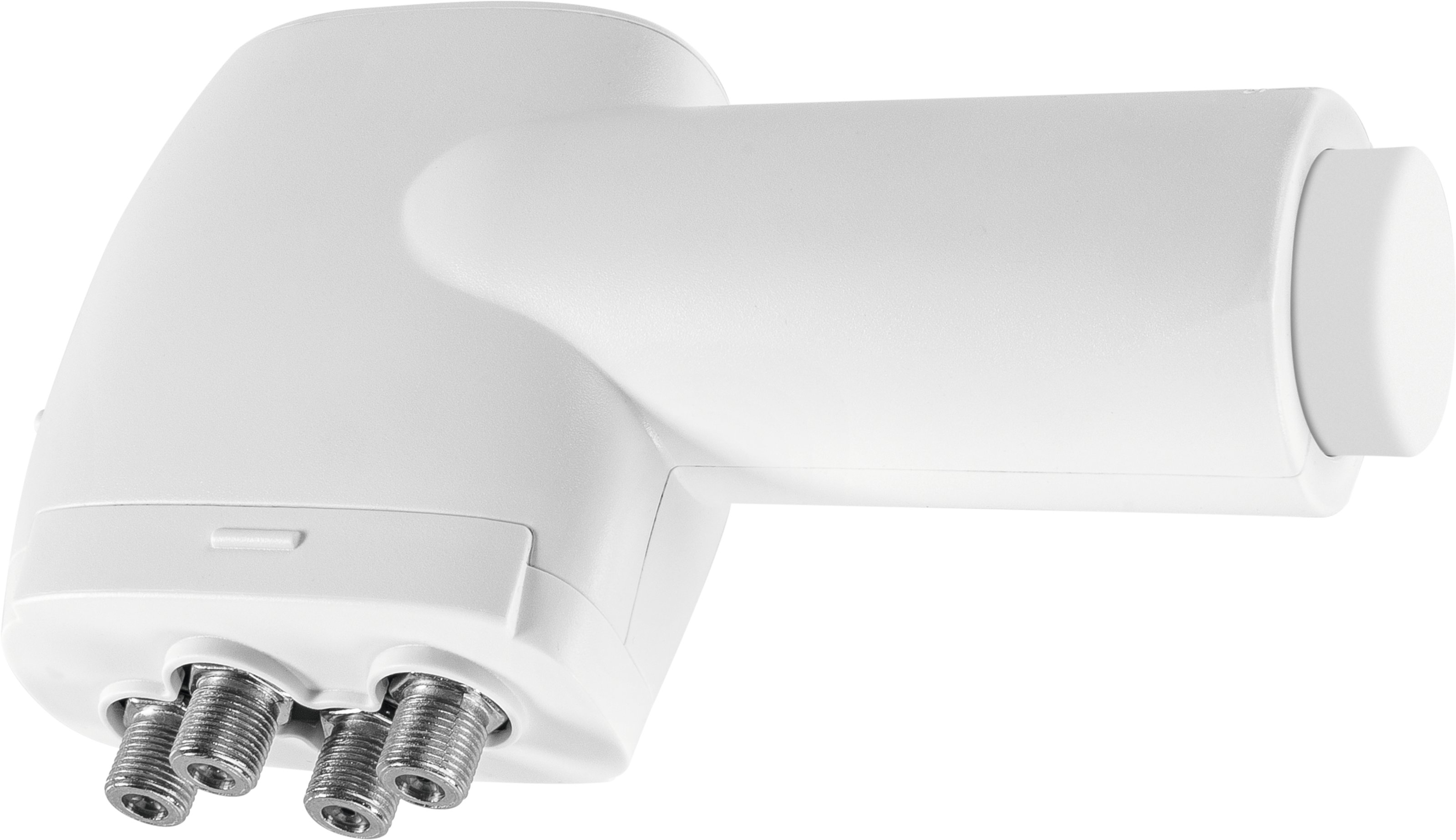

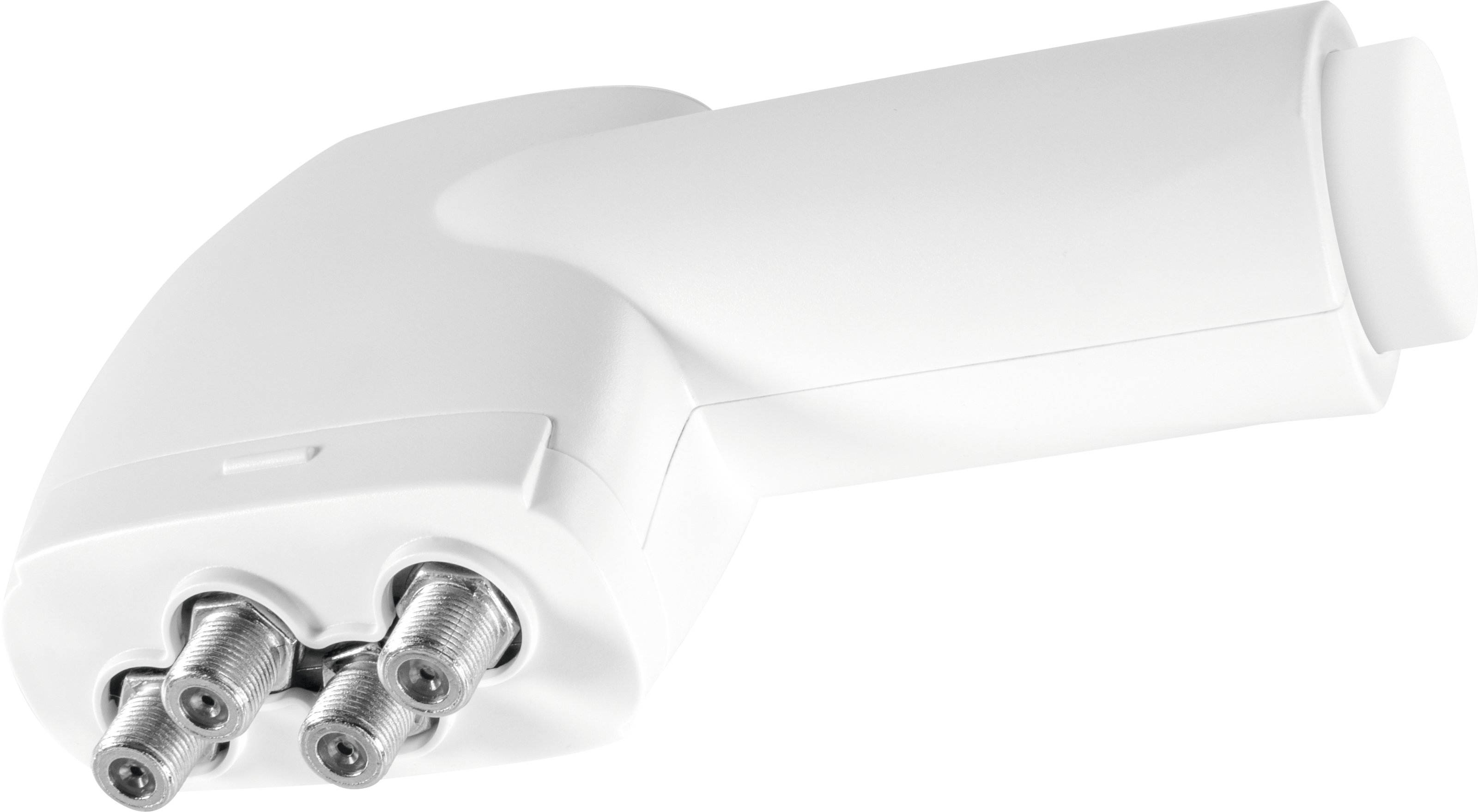

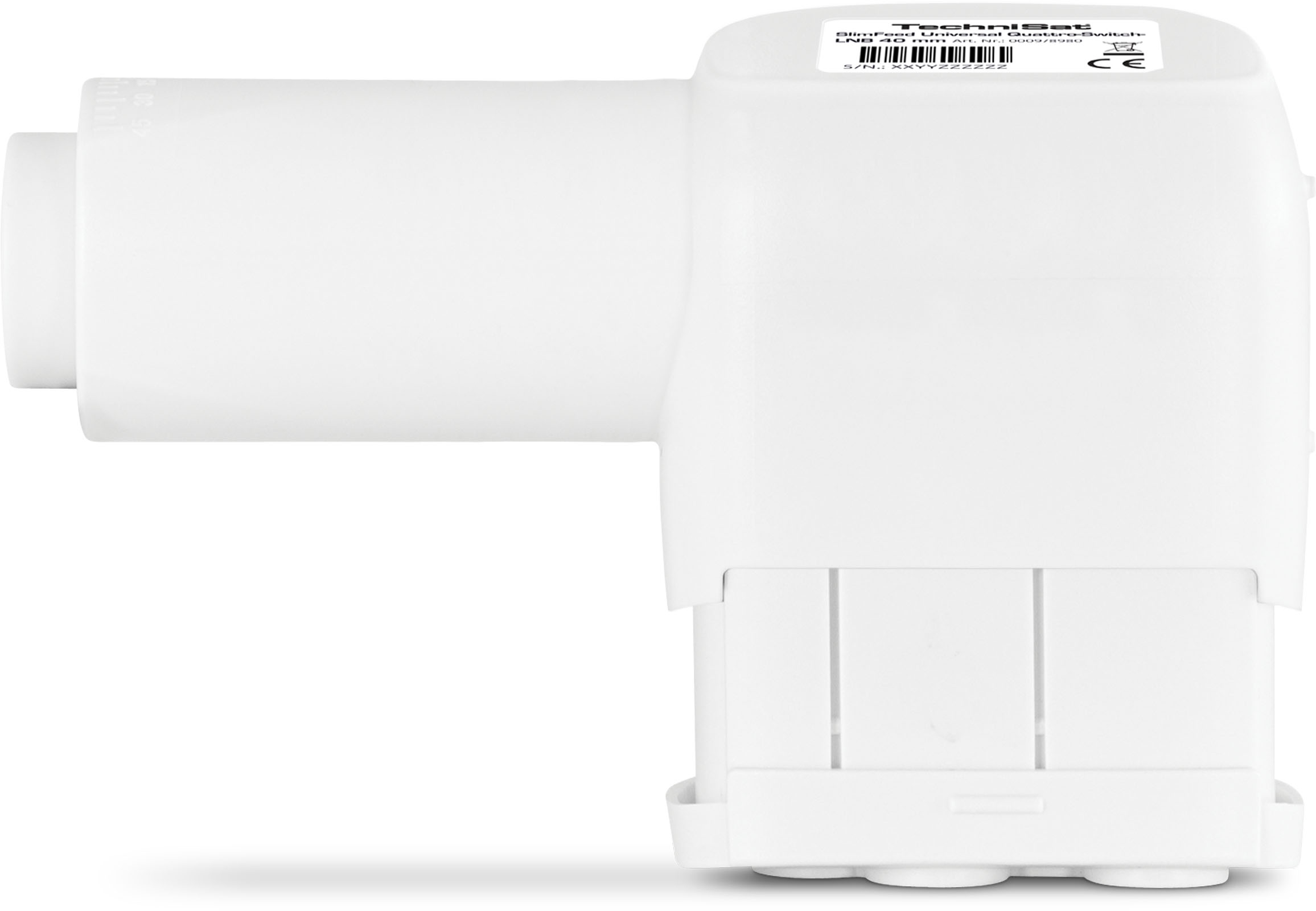

SlimFeed Universal-Quattro-Switch-LNB (40 mm für Multifeed-Schiene VARIO)
Digital-LNB für den Vier-Teilnehmer-Empfang. Geeignet für die Verwendung mit dem TechniSat Vario-System.
Top-Ausstattung
- Ulta low noise - Rauscharm
- F-Anschlüsse
- Feed-ø 40 mm
- Wetterschutzgehäuse
Universal Quattro-Switch-LNB mit extra schmalem Feedhorn
Dieser LNB ist für den Vier-Teilnehmer-Empfang konzipiert und kann hervorragend zum Aufbau eines Multifeedsystems verwendet werden. Als zusätzliche Komponenten eignen sich hierfür in besonderem Maße die Vario-Multifeedschiene (Art.-Nr. 0000/1543) und die Antenne SATMAN 850.
Mit der entsprechenden Anordnung lassen sich bis zu vier Sat-Positionen im Orbitbereich von 10° Ost bis 28,5° Ost aufnehmen, wobei aufgrund des außergewöhnlich schmalen Feedhorns auch dicht zusammenliegende Positionen bis zu einem Minimum von 4° berücksichtigt werden können.
Dieser LNB ist für den Vier-Teilnehmer-Empfang konzipiert und kann hervorragend zum Aufbau eines Multifeedsystems verwendet werden. Als zusätzliche Komponenten eignen sich hierfür in besonderem Maße die Vario-Multifeedschiene (Art.-Nr. 0000/1543) und die Antenne SATMAN 850.
Mit der entsprechenden Anordnung lassen sich bis zu vier Sat-Positionen im Orbitbereich von 10° Ost bis 28,5° Ost aufnehmen, wobei aufgrund des außergewöhnlich schmalen Feedhorns auch dicht zusammenliegende Positionen bis zu einem Minimum von 4° berücksichtigt werden können.
Wichtige Funktionen im Überblick
Technische Daten
| Artikelinformationen | |
|---|---|
| Art.-Nr. | 0009/8980 |
| EAN | 4019588989801 |
| Farbe | weiß |
| Gewicht (Karton) | 240 g |
| Gewicht (Gerät) | 200 g |
| Gerät (BxHxT) | 4.50 x 8.50 x 14.00 cm |
| Karton (BxHxT) | 5.20 x 8.00 x 15.00 cm |
| Umgebungsbedingungen Betrieb | |
| Luftfeuchtigkeit | 5 ... 100 % |
| Umgebungstemperatur | -40 ... 65 °C |
| Eingangsfrequenzbereich | |
| Low-Band | 10.7 ... 11,7 GHz |
| High-Band | 11.7 ... 12,75 GHz |
| Technische Daten | |
| Impedanz | 75 Ω |
| Anschluss-Typ | F-Buchse |
| Ausgänge | 4 |
| Verstärkung | 60 ... 64 dB |
| Feedaufnahme | ø 40 mm |
| Ausgangsfrequenzbereich | |
| High-Band | 1100 ... 2150 MHz |
| Low-Band | 950 ... 1950 MHz |
| Geeignet für | |
| Anzahl Orbitpositionen | 1 |
| Anzahl Teilnehmer | 4 |
| Stromversorgung | |
| Stromverbrauch | 180 mA (Typ.) |
| LNB-Spannungsversorgung | 11 ... 20 V |
| Lokal Oscillator | |
| Temperaturdrift | ± 1 MHz |
| Genauigkeit | ± 0.5 MHz |
| High-Band | 10.6 GHz |
| Low-Band | 9.75 GHz |
| Phasenrauschen | -85 dBc/Hz @10kHz |
| LNB-Steuerung | |
| Horizontal | 16 ... 20 V |
| Vertikal | 11 ... 14 V |
| Bandumschaltung | 22 kHz |
| Rauschmaß | |
| Rauschmaß | 0.1 dB typ. |
Lieferumfang
SlimFeed Universal-Quattro-Switch-LNB
